เครื่องซักผ้าSAMSUNG10KGรุ่นWA12K2S ตอน13การทำงานวาล์วนํ้า
21/7/2558 SONGCHAI
PRAPATRUNGSEE
เครื่องซักผ้าSAMSUNG10KGรุ่นWA12K2S ตอน13การทำงานวาล์วนํ้า
การซ่อมต้องใส่รองเท้า และห้ามเปียกน้ำ
และห้ามมีส่วนใดส่วนหนึ่งของร่างกาย
แตะถูกตัวนำไฟฟ้า
เพราะอันตรายอาจถึงชึวิตได้
สายสีเหลืองคือสายคอมม่อนหรือสายร่วม
เครื่องซักผ้าSAMSUNG10KGรุ่นWA12K2S
หรือ SAMSUNG11KGรุ่นWA13R3
วงจรก็จะคล้ายๆกัน
วาล์วน้ำผงซักฟอก =สายสีน้ำตาล
วาล์วน้ำยาปรับผ้านุ่ม =สายสีเทา
วาล์น้ำผงซักฟอกจะปล่อยน้ำลงช่องผงซักฟอก
ซึ่งจะเป็นน้ำที่1 กับน้ำที่2
วาล์วน้ำยาปรับผ้านุ่มจะปล่อยเป็นน้ำสุดท้าย
หรือน้ำที่3นั่นเอง

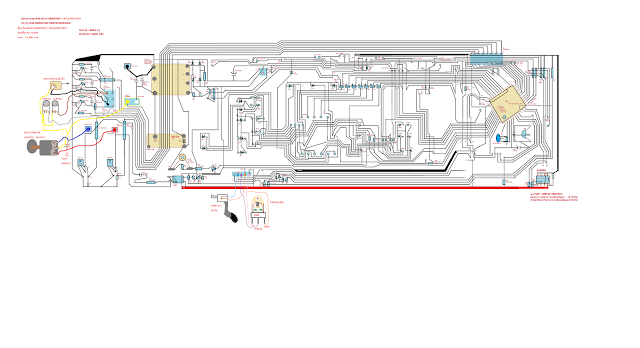

ในการอธิบายจะใช้วงจรของSAMSUNG11KGรุ่นWA13R3
ULN2003 ภายในเป็นทรานซิสเตอร์ดาร์ลิงตัน7คู่
โดยมีขา8ต่อลงกราว์จึงจะสามารถใช้งานได้
เมื่อขาใดได้รับไฟขาตรงข้ามก็จะทำการต่อลงกราวด์
ส่วนไฟACเส้นสีดำได้แอบจั๊มพ์อยู่กับไฟ17VDC
ทำให้กราวด์มีไฟACเส้นสีดำ
แบบจำกัดกระแสโดยอัตโนมัติ เพราะไฟจะทำงานได้
เมื่อครบวงจรกับกราวด์นั่นเอง
การทำงานของมอเตอร์ซักปั่น
เริ่มจากกดปุ่มPOWER
CPUก็จะสั่งไฟ5โวลท์ไปที่ขา7ของULN2003
ULN2003ขา10ก็จะทำการดึงขาขดลวดรีเลย์ลงกราวด์
ที่ขา8(กราวด์)
ทำให้รีเลย์ทำงานหน้าสัมผัสรีเลย์ต่อสายไฟACเส้นสีขาว
ต่อเข้ากับเส้นสีเหลือง
ไฟACเส้นสีเหลืองก็จะวิ่งเข้าที่มอเตอร์ขากลาง
แล้วผ่านขดลวดมอเตอร์หมุนซ้ายออกมาเป็นสายสีน้ำเงิน
แล้วไปรอที่ขาT2ของไตรแอกมอเตอร์หมุนซ้าย
และไฟACสีเหลืองอีกทางยังวิ่งไป
ผ่านขดลวดมอเตอร์หมุนขวาออกมา
เป็นสายสีแดงแล้วไปรอที่ขาT2ของไตรแอกมอเตอร์หมุนขวา
เพื่อรอการครบวงจรกับขาT1ซึ่งเป็นสายไฟACเส้นสีดำ
ทันทีที่กดปุ่มSTART
CPUก็จะสั่งไฟ5Vไปที่ขา5ของULN2003
กราวด์ที่ขา8ของULN2003
ก็จะสามารถวิ่งผ่านขา12ของULN2003
ผ่านR300โอมห์เข้าไปที่ขาGATEของไตรแอกมอเตอร์หมุนซ้าย
ทำให้ขาT2กับขาT1ช็อทติดกัน
ทำให้สายสีน้ำเงินที่รออยู่ที่ขาT2ไหลมาขาT1
ซึ่งเป็นสายไฟACเส้นสีดำ
ทำให้ครบวงจรมอเตอร์หมุนซ้ายทำงานนั่นเอง
จากนั้นCPUก็จะสั่งไฟ5Vไปที่ขา6ของULN2003
กราวด์ที่ขา8ของULN2003
ก็จะสามารถวิ่งผ่านขา11ของULN2003
ผ่านR300โอมห์เข้าไปที่ขาGATEของไตรแอกมอเตอร์หมุนขวา
ทำให้ขาT2กับขาT1ช็อทติดกัน
ทำให้สายสีน้ำเงินที่รออยู่ที่ขาT2ไหลมาขาT1
ซึ่งเป็นสายไฟACเส้นสีดำ
ทำให้ครบวงจรมอเตอร์หมุนขวาทำงานนั่นเอง
การทำงานของมอเตอร์ซักปั่นจะต้องมีC
ต่อคร่อมอยู่ที่สายสีน้ำเงินมอเตอร์หมุนซ้าย
และสายสีแดงมอเตอร์หมุนขวา
ภายในมอเตอร์ซักปั่นจะมี2ขด
และจะมีโอมห์ที่ใกล้เคียงกันทั้ง2ขด
เมื่อขดนึงเป็นขดรัน
อีกขดก็จะเป็นขดสตาร์ทนั่นเอง
ผลัดกันเป็นขดรันและผลัดกันเป็นขดสตาร์ท
ถ้าไม่มีCหรือCแห้งก็จะเกิดอาการเสียงตืดมอเตอร์ไม่หมุน
ถ้าCค่าลดก็จะเกิดอาการปั่นไม่แห้งหรือปั่นไม่แรงนั่นเอง
หลังจากชั่งน้ำหนักเสร็จ
CPUก็จะสั่งระดับน้ำที่เหมาะสมกับผ้า
จากนั้นCPUก็จะสั่งไฟ5Vไปที่ขา1ของULN2003
กราวด์ที่ขา8ของULN2003
ก็จะสามารถวิ่งผ่านขา16ของULN2003
ผ่านR620โอมห์เข้าไปที่ขาGATE
ของไตรแอกวาล์วน้ำผงซักฟอก
ทำให้ขาT2กับขาT1ช็อทติดกัน
ทำให้สายสีน้ำตาลที่รออยู่ที่ขาT2ไหลมาขาT1
ซึ่งเป็นสายไฟACเส้นสีดำ
ทำให้ครบวงจรวาล์วน้ำผงซักฟอก
ปล่อยน้ำไหลเข้าช่องผงซักฟอกนั่นเอง
พอถึงน้ำสุดท้าย น้ำที่3
CPUก็จะสั่งไฟ5Vไปที่ขา4ของULN2003
กราวด์ที่ขา8ของULN2003
ก็จะสามารถวิ่งผ่านขา13ของULN2003
ผ่านR620โอมห์เข้าไปที่ขาGATE
ของไตรแอกวาล์วน้ำยาปรับผ้านุ่ม
ทำให้ขาT2กับขาT1ช็อทติดกัน
ทำให้สายสีเทาที่รออยู่ที่ขาT2ไหลมาขาT1
ซึ่งเป็นสายไฟACเส้นสีดำ
ทำให้ครบวงจรวาล์วน้ำยาปรับผ้านุ่ม
ปล่อยน้ำไหลเข้าช่องน้ำยาปรับผ้านุ่มนั่นเอง
