ปราบแรงดันผีGHOSTด้วยมิเตอร์ดิจิตอลกับมิเตอร์เข็ม
20/4/2557 SONGCHAI PRAPATRUNGSEE
ปราบแรงดันผีGHOSTด้วยมิเตอร์ดิจิตอลกับมิเตอร์เข็ม
แรงดันผีGHOST กระแสผีGHOST
อาจเรียกGHOST,PHANTOM,STRAYก็ได้
คือแรงดันและกระแสที่เกิดจากการอินดิวซ์(INDUCE)
ซึ่งมีกระแสต่ำมากระดับไมโครแอมป์เท่านั้น
เกิดจากที่เราเดินสายไฟไว้เผื่ออนาคต
โดยการนำสายไฟที่ไม่มีไฟรวมอยู่กับสายไฟที่มีไฟ
หรือการเดินไลน์วงจรชิดกันมากๆเช่น
ภายในตัวไมโครคอนโทรลเลอร์
เวลาที่เรานำมิเตอร์ดิจิตอลหรือเข็ม
มาวัดที่สายที่ไม่ได้ต่อไฟ
บางครั้งอาจเกิดกระแสผี(GHOST)ขึ้นได้
เนื่องจากมิเตอร์ดิจิตอลและเข็มมีความต้านทานสูง
(สาเหตุที่มิเตอร์ใช้ความต้านทานสูงเพราะไม่ต้องการ
ให้เกิดการสูญเสียขณะวัดเพื่อให้เกิดความแม่นยำสูง)
มิเตอร์ดิจิตอลRANGE VDC
มีความต้านทานสูงถึง10M(เม็กกะโอมห์)
มิเตอร์ดิจิตอลRANGE VAC
มีความต้านทานสูงถึง5M(เม็กกะโอมห์)
ส่วนมิเตอร์เข็มมีความต้านทานแต่ละRANGEไม่เท่ากัน
ยิ่งRANGEโวลท์สูงก็ยิ่งความต้านทานสูง
แต่แรงดันผี(GHOST)กระแสผี(GHOST)ก็มีตัวตนจริง
ไม่งั้นจะวัดแล้วมีไฟและมีกระแสได้อย่างไร
เพียงแต่กระแสมีน้อยมากและไม่เสถียร
จึงไม่สามารถนำไปใช้ขับเคลื่อนตัวอีเลคทรอนิคได้
แต่แรงดันผี(GHOST)สามารถนำไปใช้เป็นอินพุท
ให้ขาAT89C2051หรือAT89S8250ได้ เช่น
ใช้ในการตัดสินใจว่า
ถ้าเป็นลอจิก1แล้วจะให้ทำอะไร
ถ้าเป็นลอจิก0แล้วจะให้ทำอะไร
ตามที่เราเขียนสั่งงานได้
เพราะว่าถ้าเราเขียนคำสั่ง
ให้เป็นลอจิก1 ที่ขาที่มีR
PULLUPภายใน
ขานั้นจะมีอินพุทอิมพีแดนซ์สูงมาก
(INPUT IMPEDANCE) สูงมาก
หรือความต้านทานสูงมากนั่นเอง
======================

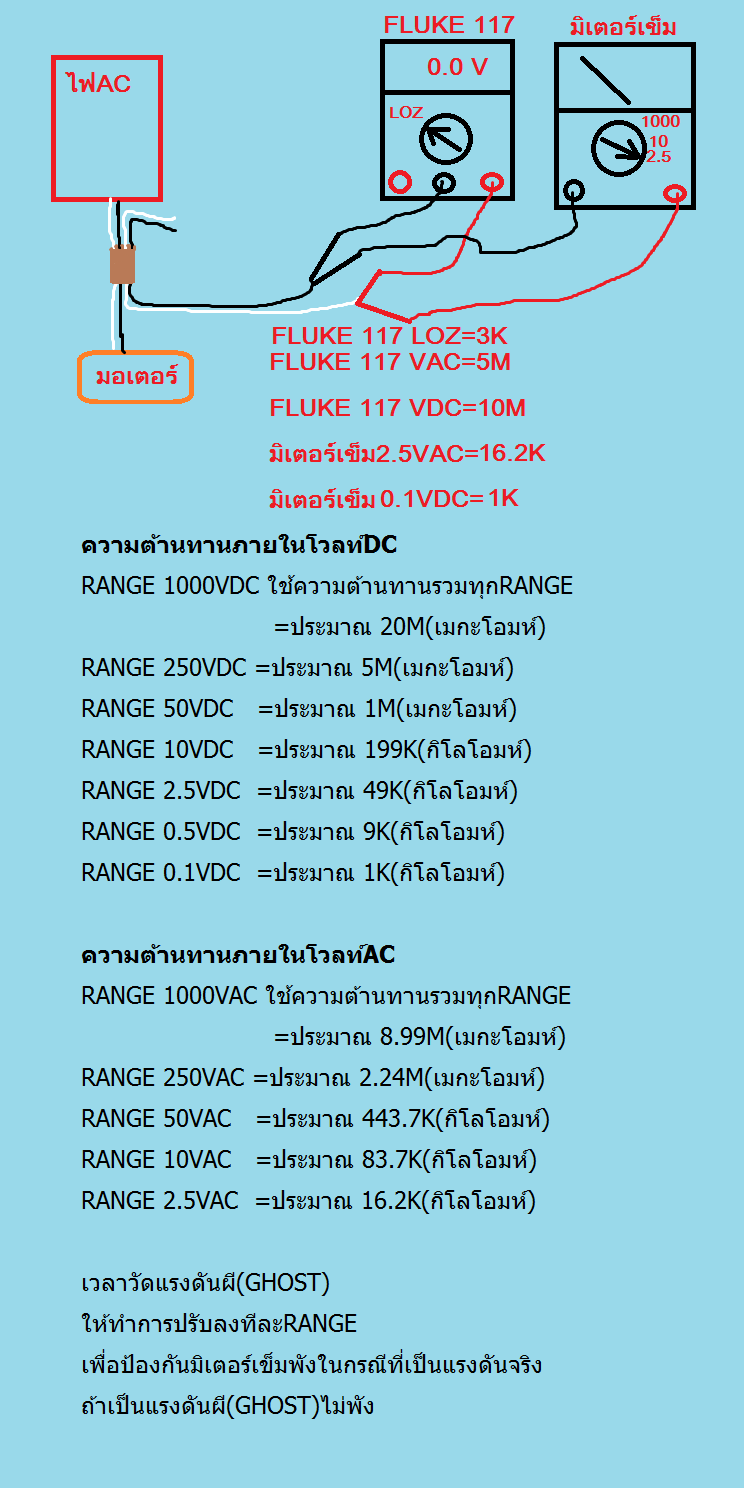

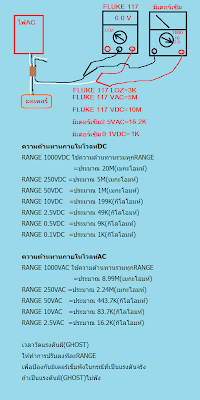

ถ้าจะปราบแรงดันผี(GHOST)
ต้องใช้มิเตอร์ดิจิตอลที่มีRANGE
LOZ
LOZ = LOW INPUT IMPEDANCE
ซึ่งในFLUKE 117จะมีRANGE
LOZ
ซึ่งมีความต้านทานต่ำระดับ 3K(กิโลโอมห์)
ถ้าเป็นRANGE VAC จะมีความต้านทานสูงถึง5M
และเมื่อปรับซีเลคเตอร์ไปที่RANGE
LOZ
แล้วนำไปวัดแรงดันผี(GHOST)ซึ่งมีกระแสต่ำ
ก็จะเป็นการชอตไฟลงกราวด์
ทำให้วัดได้ที่0โวลท์หรือโวลท์ต่ำ
ส่วนมิเตอร์เข็ม
ความต้านทานภายในโวลท์DC
RANGE 1000VDC ใช้ความต้านทานรวมทุกRANGE
=ประมาณ 20M(เมกะโอมห์)
RANGE 250VDC =ประมาณ 5M(เมกะโอมห์)
RANGE 50VDC =ประมาณ 1M(เมกะโอมห์)
RANGE 10VDC =ประมาณ 199K(กิโลโอมห์)
RANGE 2.5VDC =ประมาณ 49K(กิโลโอมห์)
RANGE 0.5VDC =ประมาณ 9K(กิโลโอมห์)
RANGE 0.1VDC =ประมาณ 1K(กิโลโอมห์)
ความต้านทานภายในโวลท์AC
RANGE 1000VAC ใช้ความต้านทานรวมทุกRANGE
=ประมาณ 8.99M(เมกะโอมห์)
RANGE 250VAC =ประมาณ
2.24M(เมกะโอมห์)
RANGE 50VAC =ประมาณ 443.7K(กิโลโอมห์)
RANGE 10VAC =ประมาณ 83.7K(กิโลโอมห์)
RANGE 2.5VAC =ประมาณ 16.2K(กิโลโอมห์)
เวลาวัดแรงดันผี(GHOST)
ให้ทำการปรับลงทีละRANGE
เพื่อป้องกันมิเตอร์เข็มพังในกรณีที่เป็นแรงดันจริง
ถ้าเป็นแรงดันผี(GHOST)ไม่พัง
แม้ว่าเข็มจะตีขึ้นสุดเกก็ตาม
